無損探傷檢測設備維護保養檢測方法

常用的無損探傷檢測設備主要有超聲波探傷設備、射線探傷設備、磁粉探傷設備、渦流探傷設備，下面我們一一講解它的維護保養檢測方式。



超聲波無損探傷檢測設備維護檢測

超聲波探傷設備使用久了需要定期做維護檢測，以保證下次使用不出現偏差，維護檢測我們主要是檢測設備的水平線性和垂直線性。數字超聲檢測儀每6個月至少進行一次期間核查。水平線性核查時，首先準備好標準試塊 CSK-1A，在厚度為 25 mm 的面上涂上耦合劑，將超聲探頭置于耦合劑上。微調水平及脈沖位移等按鍵，使顯示屏上出現5次底波B1~B5，且B1和B5的波形前沿分別對準水平刻度2.0 和 10.0，記錄下其他3個波形 B2、B3、B4與屏幕上水平刻度 4.0、6.0、8.0的偏差值a2、a3、a4，找出其中偏差最大的一個Max。最后，依據公式 (Max/0.8b)*100%（b 為顯示屏水平滿刻度值）可以計算出水平線性誤差。垂直線性核查時，則需要將探頭通過耦合劑置于CSK-1A 標準試塊 100 mm 高的面上，并用壓塊恒定壓力。調節增益按鍵使底波高度到達顯示屏滿屏幅度100%，但不飽和。固定好增益按鍵，調節衰減按鍵，每次衰減 2dB，直到波形消失，記錄下每次衰減后的波形高度 H1~Hn 對應的一組實測值。計算出理論值和實測值的最大正偏差 d1 和最大負偏差的絕對值 d2 之后，利用公式（d1+ d2）*100% 可以計算出垂直線性誤差。

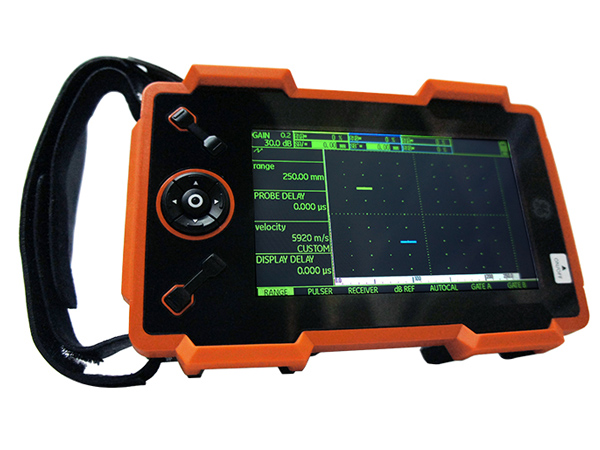

手掌式超聲波探傷儀





磁粉無損探傷檢測設備維護檢測
磁粉無損探傷檢測設備需要維護檢測的主要是電磁軛的提升力，至少半年核查一次。交流電磁軛、直流電磁軛、交叉電磁軛對應的提升力分別為 ：45N、177N、118N，在核查時候要正確對應好各自的提升力標準試塊，提升力標準試塊應在校準有效期內。核查時先在平地上鋪設軟布或軟紙殼，再將提升力試塊平放在上面。將電磁軛的磁極間距調整到最大，通電后將磁極緊貼在試塊中央（注意磁極和試塊表面的間隙不能超過0.5mm）。緩緩將提升力試塊提起，能提離地面10mm 以上則該電磁軛的提升力滿足要求。



剩下的射線探傷、渦流探傷維護檢測我們以后在給大家整理。如果有關于無損探傷檢測設備方面不懂的也可以電話咨詢我們。
