多功能磁粉探傷儀

多功能磁粉探傷儀介紹

該款多功能磁粉探傷儀又叫熒光磁粉探傷機，它吸收國內外磁粉探傷儀的優點，采用了新材料、新工藝；制造的改進型全電子控制的新型磁粉探傷儀,具有功能齊全、探傷速度快、檢測靈敏度高、操作簡便、故障率低、維修方便等優點；儀器采用外加磁場磁化法，體積小，重量輕，方便攜帶; 高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能；可配備A.D.E.O四種探頭,該儀器輸出電流大小可調,可適應不同靈敏度要求, 交流磁化斷電相位控制，超負荷保護，并具有退磁等功能。



多功能磁粉探傷儀優點

1.主要用于鐵磁性材料表面及近表面探傷，交流電磁化方式，能檢測2mm以下的傷損。

2.輸出電流大小可調，可適應不同靈敏度要求，交流磁化帶斷電相位控制，超負荷保護。

3. 一臺設備可以兼容A,D,E,O四種探頭，滿足客戶多種類型工件的需求。

4. 采用新材料，新工藝，探傷速度快，靈敏度高，故障率低，并具有自動衰減退磁功能。

5. 采用外加磁場磁化法，體積小，重量輕，方便攜帶。

6. 廣泛應用于各類鍋爐、壓力容器、石油化工、冶金、船舶、電力、鐵路、橋梁等行業的結構件、焊接件、鍛造件、熱處理件探傷。特別適用于野外、流動探傷檢查使用。



多功能磁粉探傷儀技術參數

重量：儀器重量約5Kg。

電源：AC 220V±10%  50HZ  5A

輸出電壓：AC 0～36V   DC 0～8V

工作電流：輸入5A，輸出 AC 12A ，

提升力：A、D型探頭：AC 36V：≥44N；DC 8V：≥177N；E型探頭：AC 36V×2：≥88N；O型探頭：￠150㎜，AC 36V：1800AT；

退磁時間:4秒

探頭溫升:≦60°C

工作節拍:建議在長時間連續工作時:充磁時間≦3秒；間隙時間≧5秒

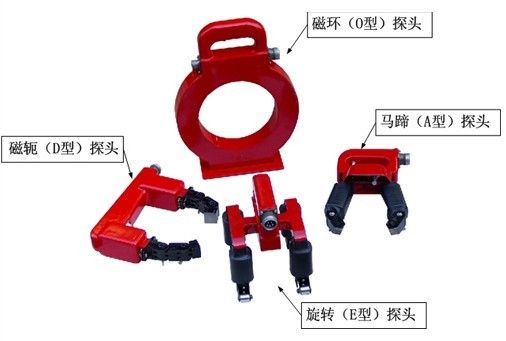

多功能磁粉探傷儀探頭

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥5㎏,DC≥18㎏;重量:1㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。



D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥6㎏，DC≥18㎏；重量：1.6㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。



E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷,行走滾輪和工作燈可提高探傷速度.極距:110㎜,提升力:AC≥9㎏,重量:2㎏.獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高。



O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:3㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

電話咨詢價格優惠！
